E-Modul Pembelajaran Metode Example Non Example

Contoh :

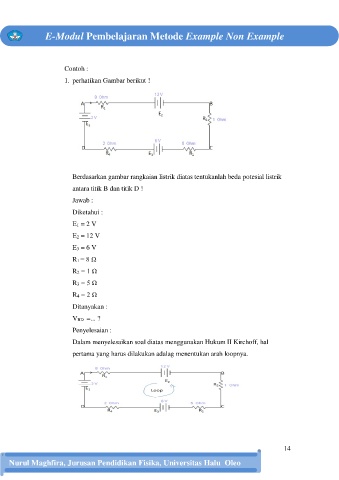

1. perhatikan Gambar berikut !

Berdasarkan gambar rangkaian listrik diatas tentukanlah beda potesial listrik
antara titik B dan titik D !

Jawab :

Diketahui :
E1 = 2 V

E2 = 12 V
E3 = 6 V

R1 = 8 Ω

R2 = 1 Ω
R3 = 5 Ω

R4 = 2 Ω
Ditanyakan :

VBD =... ?

Penyelesaian :
Dalam menyelesaikan soal diatas menggunakan Hukum II Kirchoff, hal

pertama yang harus dilakukan adalag menentukan arah loopnya.

14

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
