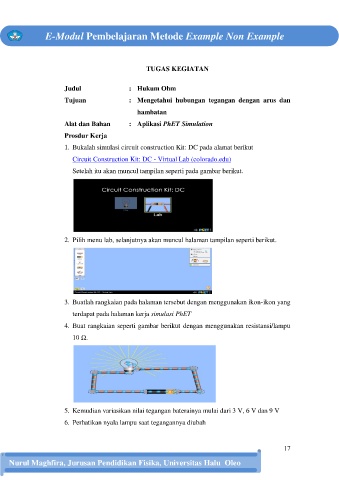

Page 22 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE

E-Modul Pembelajaran Metode Example Non Example

TUGAS KEGIATAN

Judul : Hukum Ohm

Tujuan : Mengetahui hubungan tegangan dengan arus dan

hambatan
Alat dan Bahan : Aplikasi PhET Simulation

Prosdur Kerja
1. Bukalah simulasi circuit construction Kit: DC pada alamat berikut

Circuit Construction Kit: DC - Virtual Lab (colorado.edu)

Setelah itu akan muncul tampilan seperti pada gambar berikut.

2. Pilih menu lab, selanjutnya akan muncul halaman tampilan seperti berikut.

3. Buatlah rangkaian pada halaman tersebut dengan menggunakan ikon-ikon yang

terdapat pada halaman kerja simulasi PhET

4. Buat rangkaian seperti gambar berikut dengan menggunakan resistansi/lampu
10 Ω.

5. Kemudian variasikan nilai tegangan baterainya mulai dari 3 V, 6 V dan 9 V

6. Perhatikan nyala lampu saat tegangannya diubah
