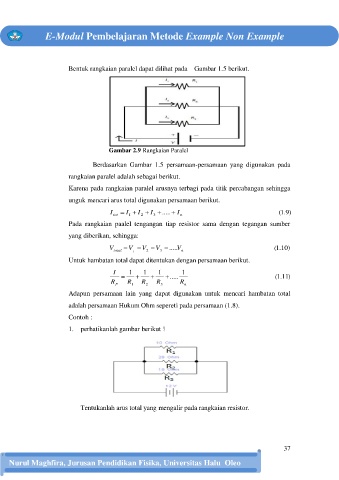

E-Modul Pembelajaran Metode Example Non Example

Bentuk rangkaian paralel dapat dilihat pada Gambar 1.5 berikut.

Gambar 2.9 Rangkaian Paralel

Berdasarkan Gambar 1.5 persamaan-persamaan yang digunakan pada

rangkaian paralel adalah sebagai berikut.
Karena pada rangkaian paralel arusnya terbagi pada titik percabangan sehingga

unguk mencari arus total digunakan persamaan berikut.

I  I  I  I  ..... I ) 9 . 1 (
tot 1 2 3 n
Pada rangkaian paalel tengangan tiap resistor sama dengan tegangan sumber

yang diberikan, sehingga:

V  V  V  V  .....V . 1 ( 10 )
total 1 2 3 n
Untuk hambatan total dapat ditentukan dengan persamaan berikut.

I  1  1  1  ..... 1 . 1 ( 11 )
R R R R R
P 1 2 3 n
Adapun persamaan lain yang dapat digunakan untuk mencari hambatan total
adalah persamaan Hukum Ohm sepereti pada persamaan (1.8).

Contoh :
1. perhatikanlah gambar berikut !

Tentukanlah arus total yang mengalir pada rangkaian resistor.

37

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
