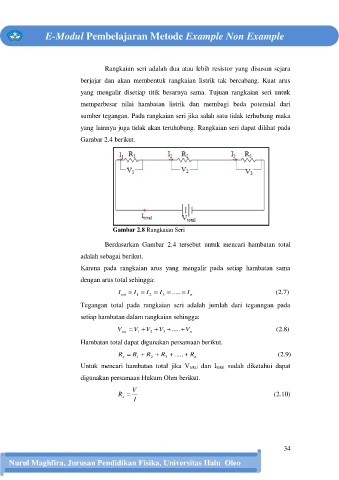

E-Modul Pembelajaran Metode Example Non Example

Rangkaian seri adalah dua atau lebih resistor yang disusun sejara

berjajar dan akan membentuk rangkaian listrik tak bercabang. Kuat arus
yang mengalir disetiap titik besarnya sama. Tujuan rangkaian seri untuk

memperbesar nilai hambatan listrik dan membagi beda potensial dari
sumber tegangan. Pada rangkaian seri jika salah satu tidak terhubung maka

yang lainnya juga tidak akan teruhubung. Rangkaian seri dapat dilihat pada

Gambar 2.4 berikut.

Gambar 2.8 Rangkaian Seri

Berdasarkan Gambar 2.4 tersebut untuk mencari hambatan total
adalah sebagai berikut.

Karena pada rangkaian arus yang mengalir pada setiap hambatan sama
dengan arus total sehingga:

I tot  I  I  I  .....  I n ) 7 . 2 (
3
2
1
Tegangan total pada rangkaian seri adalah jumlah dari teganngan pada
setiap hambatan dalam rangkaian sehingga:

V tot  V  V  V  ..... V n ) 8 . 2 (
2
1
3
Hambatan total dapat digunakan persamaan berikut.
R  R  R  R  .....  R ) 9 . 2 (
s 1 2 3 n
Untuk mencari hambatan total jika Vtotal dan Itotal sudah diketahui dapat

digunakan persamaan Hukum Ohm berikut.

V
R  . 2 ( 10 )
s
I

34

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
