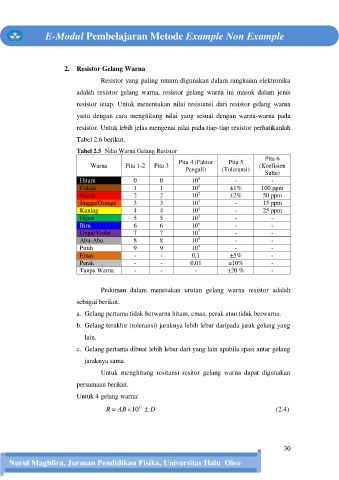

E-Modul Pembelajaran Metode Example Non Example

2. Resistor Gelang Warna

Resistor yang paling umum digunakan dalam rangkaian elektronika
adalah resistor gelang warna, resistor gelang warna ini masuk dalam jenis

resistor tetap. Untuk menentukan nilai resistansi dari resistor gelang warna
yaitu dengan cara menghitung nilai yang sesuai dengan warna-warna pada

resistor. Untuk lebih jelas mengenai nilai pada tiap-tiap resistor perhatikanlah

Tabel 2.6 berikut.
Tabel 2.5 Nilai Warna Gelang Resistor
Pita 6
Pita 4 (Faktor Pita 5
Warna Pita 1-2 Pita 3 (Koefisien
Pengali) (Toleransi)
Suhu)
Hitam 0 0 10 0 - -
Coklat 1 1 10 1 ±1% 100 ppm
Merah 2 2 10 2 ±2% 50 ppm
Jingga/Orange 3 3 10 3 - 15 ppm
Kuning 4 4 10 4 - 25 ppm
Hijau 5 5 10 5 - -
Biru 6 6 10 6 - -
Ungu/Violet 7 7 10 7 - -
Abu-Abu 8 8 10 8 - -
Putih 9 9 10 9 - -
Emas - - 0,1 ±5% -
Perak - - 0,01 ±10% -
Tanpa Warna - - - ±20 % -

Pedoman dalam menetukan urutan gelang warna resistor adalah
sebagai berikut.

a. Gelang pertama tidak berwarna hitam, emas, perak atau tidak berwarna.
b. Gelang terakhir (toleransi) jaraknya lebih lebar daripada jarak gelang yang

lain.

c. Gelang pertama dibuat lebih lebar dari yang lain apabila spasi antar gelang
jaraknya sama.

Untuk menghitung resitansi resitor gelang warna dapat digunakan
persamaan berikut.

Untuk 4 gelang warna:

R  AB 10  D ) 4 . 2 (
C

30
