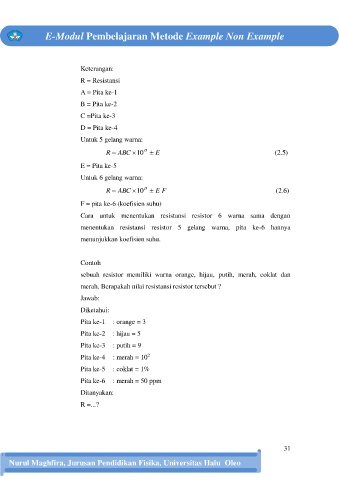

Keterangan:

R = Resistansi
A = Pita ke-1

B = Pita ke-2
C =Pita ke-3

D = Pita ke-4

Untuk 5 gelang warna:
R  ABC  10  E ) 5 . 2 (
D

E = Pita ke-5
Untuk 6 gelang warna:

R  ABC  10  E F ) 6 . 2 (
D
F = pita ke-6 (koefisien suhu)
Cara untuk menentukan resistansi resistor 6 warna sama dengan

menentukan resistansi resistor 5 gelang warna, pita ke-6 hannya

menunjukkan koefisien suhu.

Contoh
sebuah resistor memiliki warna orange, hijau, putih, merah, coklat dan

merah. Berapakah nilai resistansi resistor tersebut ?
Jawab:

Diketahui:

Pita ke-1 : orange = 3
Pita ke-2 : hijau = 5

Pita ke-3 : putih = 9
2
Pita ke-4 : merah = 10
Pita ke-5 : coklat = 1%

Pita ke-6 : merah = 50 ppm
Ditanyakan:

R =...?
