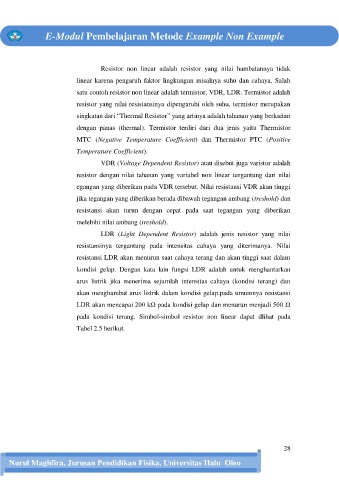

Resistor non linear adalah resistor yang nilai hambatannya tidak

linear karena pengaruh faktor lingkungan misalnya suhu dan cahaya. Salah
satu contoh resistor non linear adalah termistor, VDR, LDR. Termistor adalah

resistor yang nilai resistansinya dipengaruhi oleh suhu, termistor merupakan
singkatan dari “Thermal Resistor” yang artinya adalah tahanan yang berkaitan

dengan panas (thermal). Termistor terdiri dari dua jenis yaitu Thermistor

MTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive
Temperature Coefficient).

VDR (Voltage Dependent Resistor) atau disebut juga varistor adalah

resistor dengan nilai tahanan yang variabel non linear tergantung dari nilai
egangan yang diberikan pada VDR tersebut. Nilai resistansi VDR akan tinggi

jika tegangan yang diberikan berada dibawah tegangan ambang (treshold) dan
resistansi akan turun dengan cepat pada saat tegangan yang diberikan

melebihi nilai ambang (treshold).
LDR (Light Dependent Resistor) adalah jenis resistor yang nilai

resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai

resistansi LDR akan menurun saat cahaya terang dan akan tinggi saat dalam
kondisi gelap. Dengan kata lain fungsi LDR adalah untuk menghantarkan

arus listrik jika menerima sejumlah intensitas cahaya (kondisi terang) dan
akan menghambat arus listrik dalam kondisi gelap.pada umumnya resistansi

LDR akan mencapai 200 kΩ pada kondisi gelap dan menurun menjadi 500 Ω
pada kondisi terang. Simbol-simbol resistor non linear dapat dlihat pada

Tabel 2.5 berikut.
