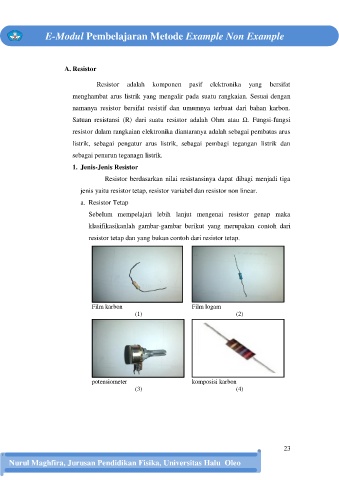

Page 28 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE
P. 28
E-Modul Pembelajaran Metode Example Non Example
A. Resistor
Resistor adalah komponen pasif elektronika yang bersifat
menghambat arus listrik yang mengalir pada suatu rangkaian. Sesuai dengan
namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon.
Satuan resistansi (R) dari suatu resistor adalah Ohm atau Ω. Fungsi-fungsi
resistor dalam rangkaian elektronika diantaranya adalah sebagai pembatas arus
listrik, sebagai pengatur arus listrik, sebagai pembagi tegangan listrik dan
sebagai penurun teganagn listrik.
1. Jenis-Jenis Resistor
Resistor berdasarkan nilai resistansinya dapat dibagi menjadi tiga
jenis yaitu resistor tetap, resistor variabel dan resistor non linear.
a. Resistor Tetap
Sebelum mempelajari lebih lanjut mengenai resistor genap maka
klasifikasikanlah gambar-gambar berikut yang merupakan contoh dari
resistor tetap dan yang bukan contoh dari resistor tetap.
Film karbon Film logam
(1) (2)
potensiometer komposisi karbon
(3) (4)
23
Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
