Emiter Resistor kapur
(5) (6)

Kawat Batang karbon
(7) (8)

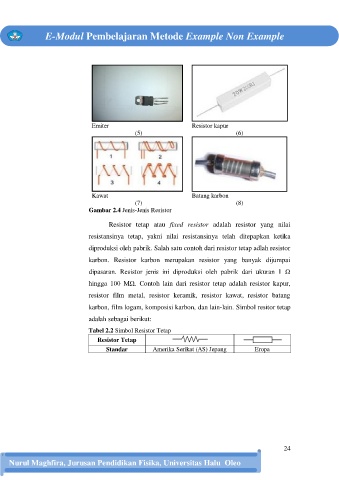

Gambar 2.4 Jenis-Jenis Resistor

Resistor tetap atau fixed resistor adalah resistor yang nilai

resistansinya tetap, yakni nilai resistansinya telah ditepapkan ketika

diproduksi oleh pabrik. Salah satu contoh dari resistor tetap adlah resistor
karbon. Resistor karbon merupakan resistor yang banyak dijumpai

dipasaran. Resistor jenis ini diproduksi oleh pabrik dari ukuran 1 Ω
hingga 100 MΩ. Contoh lain dari resistor tetap adalah resistor kapur,

resistor film metal, resistor keramik, resistor kawat, resistor batang
karbon, film logam, komposisi karbon, dan lain-lain. Simbol resitor tetap

adalah sebagai berikut:

Tabel 2.2 Simbol Resistor Tetap
Resistor Tetap
Standar Amerika Serikat (AS) Jepang Eropa

24
