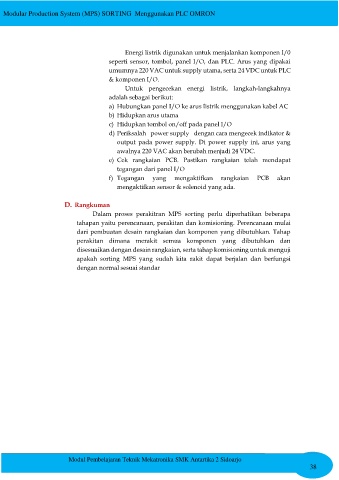

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

Energi listrik digunakan untuk menjalankan komponen I/0
seperti sensor, tombol, panel I/O, dan PLC. Arus yang dipakai
umumnya 220 VAC untuk supply utama, serta 24 VDC untuk PLC
& komponen I/O.
Untuk pengecekan energi listrik, langkah-langkahnya
adalah sebagai berikut:
a) Hubungkan panel I/O ke arus listrik menggunakan kabel AC
b) Hidupkan arus utama
c) Hidupkan tombol on/off pada panel I/O
d) Periksalah power supply dengan cara mengecek indikator &
output pada power supply. Di power supply ini, arus yang
awalnya 220 VAC akan berubah menjadi 24 VDC.
e) Cek rangkaian PCB. Pastikan rangkaian telah mendapat
tegangan dari panel I/O
f) Tegangan yang mengaktifkan rangkaian PCB akan
mengaktifkan sensor & solenoid yang ada.

D. Rangkuman
Dalam proses perakitran MPS sorting perlu diperhatikan beberapa
tahapan yaitu perencanaan, perakitan dan komisioning. Perencanaan mulai
dari pembuatan desain rangkaian dan komponen yang dibutuhkan. Tahap
perakitan dimana merakit semua komponen yang dibutuhkan dan
disesuaikan dengan desain rangkaian, serta tahap komisioning untuk menguji
apakah sorting MPS yang sudah kita rakit dapat berjalan dan berfungsi
dengan normal sesuai standar
