Modular Production System (MPS) SORTING Menggunakan PLC OMRON

dalam dokumentasi teknis, khususnya nasehat tentang keselamatan!
b. Sambungan kabel listrik boleh dilepas hanya bila sumber
tegangan telah diputuskan!
c. Gunakan tegangan ekstra rendah sampai dengan 24 V DC.
d. Tekanan udara pada sistem pneumatik jangan melebihi 8 bar (800
kPa).
e. Pastikan semua pipa-pipa/tubing telah tersambung sebelum
f. Pasang semua komponen dengan aman pada papan profil.
g. Jangan ada campur tangan secara manual selama menjalankan
mesin Sorting

2. Perakitan (Assembly)
a. Peralatan, bahan dan komponen modular production sistem Sorting
diuraikan pada tabel dibawah ini.

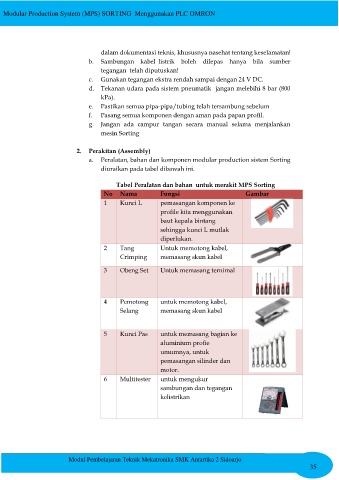

Tabel Peralatan dan bahan untuk merakit MPS Sorting
No Nama Fungsi Gambar
1 Kunci L pemasangan komponen ke
profile kita menggunakan
baut kepala bintang
sehingga kunci L mutlak
diperlukan.
2 Tang Untuk memotong kabel,
Crimping memasang skun kabel

3 Obeng Set Untuk memasang ternimal

4 Pemotong untuk memotong kabel,
Selang memasang skun kabel

5 Kunci Pas untuk memasang bagian ke
aluminium profie
umumnya, untuk
pemasangan silinder dan
motor.
6 Multitester untuk mengukur
sambungan dan tegangan
kelistrikan
