Modular Production System (MPS) SORTING Menggunakan PLC OMRON

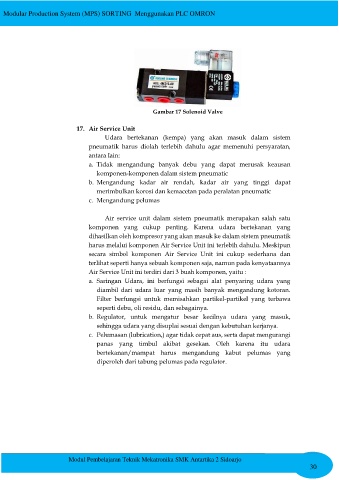

Gambar 17 Solenoid Valve

17. Air Service Unit
Udara bertekanan (kempa) yang akan masuk dalam sistem
pneumatik harus diolah terlebih dahulu agar memenuhi persyaratan,
antara lain:
a. Tidak mengandung banyak debu yang dapat merusak keausan
komponen-komponen dalam sistem pneumatic
b. Mengandung kadar air rendah, kadar air yang tinggi dapat
merimbulkan korosi dan kemacetan pada peralatan pneumatic
c. Mengandung pelumas

Air service unit dalam sistem pneumatik merupakan salah satu
komponen yang cukup penting. Karena udara bertekanan yang
dihasilkan oleh kompresor yang akan masuk ke dalam sistem pneumatik
harus melalui komponen Air Service Unit ini terlebih dahulu. Meskipun
secara simbol komponen Air Service Unit ini cukup sederhana dan
terlihat seperti hanya sebuah komponen saja, namun pada kenyataannya
Air Service Unit ini terdiri dari 3 buah komponen, yaitu :
a. Saringan Udara, ini berfungsi sebagai alat penyaring udara yang
diambil dari udara luar yang masih banyak mengandung kotoran.
Filter berfungsi untuk memisahkan partikel-partikel yang terbawa
seperti debu, oli residu, dan sebagainya.
b. Regulator, untuk mengatur besar kecilnya udara yang masuk,
sehingga udara yang disuplai sesuai dengan kebutuhan kerjanya.
c. Pelumasan (lubrication,) agar tidak cepat aus, serta dapat mengurangi
panas yang timbul akibat gesekan. Oleh karena itu udara
bertekanan/mampat harus mengandung kabut pelumas yang
diperoleh dari tabung pelumas pada regulator.

Modul Pembelajaran Teknik Mekatronika SMK Antartika 2 Sidoarjo
30
