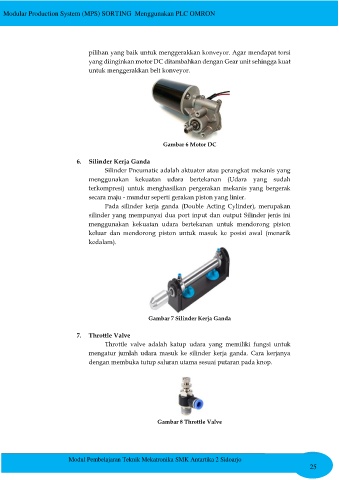

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

pilihan yang baik untuk menggerakkan konveyor. Agar mendapat torsi
yang diinginkan motor DC ditambahkan dengan Gear unit sehingga kuat
untuk menggerakkan belt konveyor.

Gambar 6 Motor DC

6. Silinder Kerja Ganda
Silinder Pneumatic adalah aktuator atau perangkat mekanis yang
menggunakan kekuatan udara bertekanan (Udara yang sudah
terkompresi) untuk menghasilkan pergerakan mekanis yang bergerak
secara maju - mundur seperti gerakan piston yang linier.
Pada silinder kerja ganda (Double Acting Cylinder), merupakan
silinder yang mempunyai dua port input dan output Silinder jenis ini
menggunakan kekuatan udara bertekanan untuk mendorong piston
keluar dan mendorong piston untuk masuk ke posisi awal (menarik
kedalam).

Gambar 7 Silinder Kerja Ganda

7. Throttle Valve
Throttle valve adalah katup udara yang memiliki fungsi untuk
mengatur jumlah udara masuk ke silinder kerja ganda. Cara kerjanya
dengan membuka tutup saluran utama sesuai putaran pada knop.

Gambar 8 Throttle Valve
