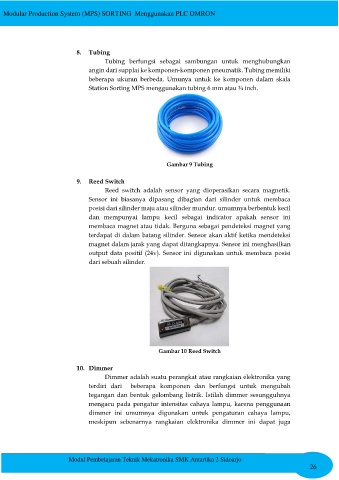

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

8. Tubing
Tubing berfungsi sebagai sambungan untuk menghubungkan
angin dari supplai ke komponen-komponen pneumatik. Tubing memiliki
beberapa ukuran berbeda. Umunya untuk ke komponen dalam skala
Station Sorting MPS menggunakan tubing 6 mm atau ¼ inch.

Gambar 9 Tubing

9. Reed Switch
Reed switch adalah sensor yang dioperasikan secara magnetik.
Sensor ini biasanya dipasang dibagian dari silinder untuk membaca
posisi dari silinder maju atau silinder mundur. umumnya berbentuk kecil
dan mempunyai lampu kecil sebagai indicator apakah sensor ini
membaca magnet atau tidak. Berguna sebagai pendeteksi magnet yang
terdapat di dalam batang silinder. Sensor akan aktif ketika mendeteksi
magnet dalam jarak yang dapat ditangkapnya. Sensor ini menghasilkan
output data positif (24v). Sensor ini digunakan untuk membaca posisi
dari sebuah silinder.

Gambar 10 Reed Switch

10. Dimmer
Dimmer adalah suatu perangkat atau rangkaian elektronika yang
terdiri dari beberapa komponen dan berfungsi untuk mengubah
tegangan dan bentuk gelombang listrik. Istilah dimmer sesungguhnya
mengacu pada pengatur intensitas cahaya lampu, karena penggunaan
dimmer ini umumnya digunakan untuk pengaturan cahaya lampu,
meskipun sebenarnya rangkaian elektronika dimmer ini dapat juga

Modul Pembelajaran Teknik Mekatronika SMK Antartika 2 Sidoarjo
26
