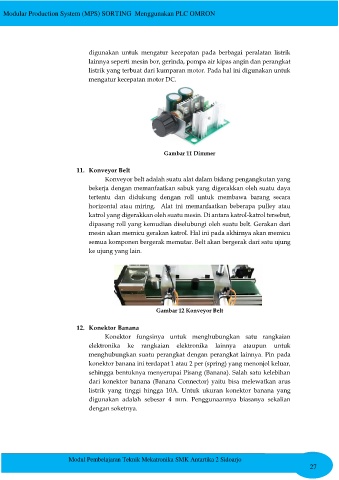

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

digunakan untuk mengatur kecepatan pada berbagai peralatan listrik
lainnya seperti mesin bor, gerinda, pompa air kipas angin dan perangkat
listrik yang terbuat dari kumparan motor. Pada hal ini digunakan untuk
mengatur kecepatan motor DC.

Gambar 11 Dimmer

11. Konveyor Belt
Konveyor belt adalah suatu alat dalam bidang pengangkutan yang
bekerja dengan memanfaatkan sabuk yang digerakkan oleh suatu daya
tertentu dan didukung dengan roll untuk membawa barang secara
horizontal atau miring. Alat ini memanfaatkan beberapa pulley atau
katrol yang digerakkan oleh suatu mesin. Di antara katrol-katrol tersebut,
dipasang roll yang kemudian diselubungi oleh suatu belt. Gerakan dari
mesin akan memicu gerakan katrol. Hal ini pada akhirnya akan memicu
semua komponen bergerak memutar. Belt akan bergerak dari satu ujung
ke ujung yang lain.

Gambar 12 Konveyor Belt

12. Konektor Banana
Konektor fungsinya untuk menghubungkan satu rangkaian
elektronika ke rangkaian elektronika lainnya ataupun untuk
menghubungkan suatu perangkat dengan perangkat lainnya. Pin pada
konektor banana ini terdapat 1 atau 2 per (spring) yang menonjol keluar,
sehingga bentuknya menyerupai Pisang (Banana). Salah satu kelebihan
dari konektor banana (Banana Connector) yaitu bisa melewatkan arus
listrik yang tinggi hingga 10A. Untuk ukuran konektor banana yang
digunakan adalah sebesar 4 mm. Penggunaannya biasanya sekalian
dengan soketnya.
