Modular Production System (MPS) SORTING Menggunakan PLC OMRON

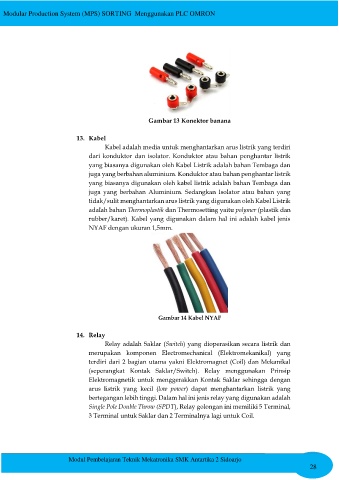

Gambar 13 Konektor banana

13. Kabel
Kabel adalah media untuk menghantarkan arus listrik yang terdiri
dari konduktor dan isolator. Konduktor atau bahan penghantar listrik
yang biasanya digunakan oleh Kabel Listrik adalah bahan Tembaga dan
juga yang berbahan aluminium. Konduktor atau bahan penghantar listrik
yang biasanya digunakan oleh kabel listrik adalah bahan Tembaga dan
juga yang berbahan Aluminium. Sedangkan Isolator atau bahan yang
tidak/sulit menghantarkan arus listrik yang digunakan oleh Kabel Listrik
adalah bahan Thermoplastik dan Thermosetting yaitu polymer (plastik dan
rubber/karet). Kabel yang digunakan dalam hal ini adalah kabel jenis
NYAF dengan ukuran 1,5mm.

Gambar 14 Kabel NYAF

14. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan
merupakan komponen Electromechanical (Elektromekanikal) yang
terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal
(seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip
Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan
arus listrik yang kecil (low power) dapat menghantarkan listrik yang
bertegangan lebih tinggi. Dalam hal ini jenis relay yang digunakan adalah
Single Pole Double Throw (SPDT), Relay golongan ini memiliki 5 Terminal,
3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.

Modul Pembelajaran Teknik Mekatronika SMK Antartika 2 Sidoarjo
28
