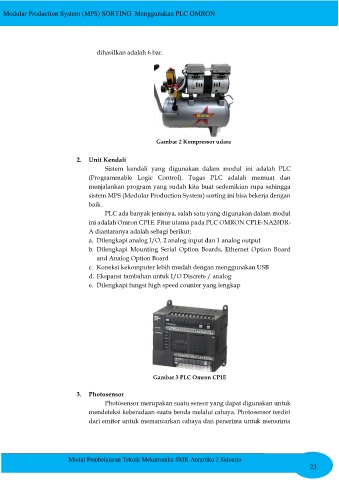

Page 29 - modul mekatronika

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

dihasilkan adalah 6 bar.

Gambar 2 Kompressor udara

2. Unit Kendali
Sistem kendali yang digunakan dalam modul ini adalah PLC
(Programmable Logic Control). Tugas PLC adalah memuat dan
menjalankan program yang sudah kita buat sedemikian rupa sehingga
sistem MPS (Modular Production System) sorting ini bisa bekerja dengan
baik.
PLC ada banyak jenisnya, salah satu yang digunakan dalam modul
ini adalah Omron CP1E. Fitur utama pada PLC OMRON CP1E-NA20DR-
A diantaranya adalah sebagi berikut:
a. Dilengkapi analog I/O, 2 analog input dan 1 analog output
b. Dilengkapi Mounting Serial Option Boards, Ethernet Option Board
and Analog Option Board
c. Koneksi kekomputer lebih mudah dengan menggunakan USB
d. Ekspansi tambahan untuk I/O Discrete / analog
e. Dilengkapi fungsi high speed counter yang lengkap

Gambar 3 PLC Omron CP1E

3. Photosensor

Photosensor merupakan suatu sensor yang dapat digunakan untuk
mendeteksi keberadaan suatu benda melalui cahaya. Photosensor terdiri
dari emitor untuk memancarkan cahaya dan penerima untuk menerima

Modul Pembelajaran Teknik Mekatronika SMK Antartika 2 Sidoarjo
23
