Modular Production System (MPS) SORTING Menggunakan PLC OMRON

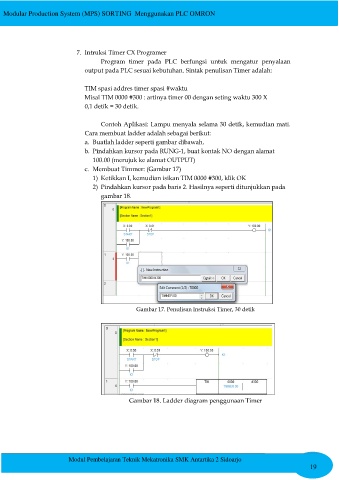

7. Intruksi Timer CX Programer
Program timer pada PLC berfungsi untuk mengatur penyalaan
output pada PLC sesuai kebutuhan. Sintak penulisan Timer adalah:

TIM spasi addres timer spasi #waktu
Misal TIM 0000 #300 : artinya timer 00 dengan seting waktu 300 X
0,1 detik = 30 detik.

Contoh Aplikasi: Lampu menyala selama 30 detik, kemudian mati.
Cara membuat ladder adalah sebagai berikut:
a. Buatlah ladder seperti gambar dibawah.
b. Pindahkan kursor pada RUNG-1, buat kontak NO dengan alamat
100.00 (merujuk ke alamat OUTPUT)
c. Membuat Timmer: (Gambar 17)
1) Ketikkan I, kemudian isikan TIM 0000 #300, klik OK
2) Pindahkan kursor pada baris 2. Hasilnya seperti ditunjukkan pada
gambar 18.

Gambar 17. Penulisan Instruksi Timer, 30 detik

Gambar 18. Ladder diagram penggunaan Timer

Modul Pembelajaran Teknik Mekatronika SMK Antartika 2 Sidoarjo
19
