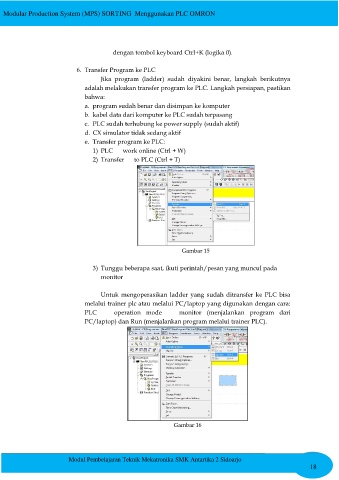

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

dengan tombol keyboard Ctrl+K (logika 0).

6. Transfer Program ke PLC
Jika program (ladder) sudah diyakini benar, langkah berikutnya
adalah melakukan transfer program ke PLC. Langkah persiapan, pastikan
bahwa:
a. program sudah benar dan disimpan ke komputer
b. kabel data dari komputer ke PLC sudah terpasang
c. PLC sudah terhubung ke power supply (sudah aktif)
d. CX simulator tidak sedang aktif
e. Transfer program ke PLC:
1) PLC å work online (Ctrl + W)
2) Transfer å to PLC (Ctrl + T)

Gambar 15

3) Tunggu beberapa saat, ikuti perintah/pesan yang muncul pada
monitor

Untuk mengoperasikan ladder yang sudah ditransfer ke PLC bisa
melalui trainer plc atau melalui PC/laptop yang digunakan dengan cara:
PLC å operation mode å monitor (menjalankan program dari
PC/laptop) dan Run (menjalankan program melalui trainer PLC).

Gambar 16
