Modular Production System (MPS) SORTING Menggunakan PLC OMRON

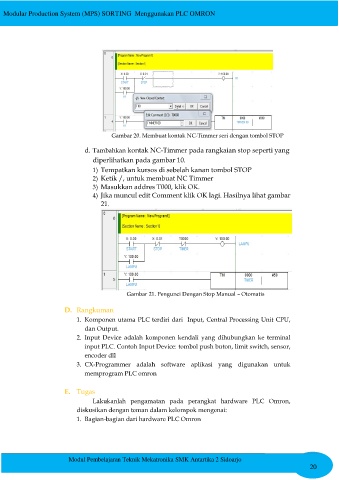

Gambar 20. Membuat kontak NC-Timmer seri dengan tombol STOP

d. Tambahkan kontak NC-Timmer pada rangkaian stop seperti yang
diperlihatkan pada gambar 10.
1) Tempatkan kursos di sebelah kanan tombol STOP
2) Ketik /, untuk membuat NC Timmer
3) Masukkan addres T000, klik OK.
4) Jika muncul edit Comment klik OK lagi. Hasilnya lihat gambar
21.

Gambar 21. Pengunci Dengan Stop Manual ²Otomatis

D. Rangkuman
1. Komponen utama PLC terdiri dari Input, Central Processing Unit CPU,
dan Output.
2. Input Device adalah komponen kendali yang dihubungkan ke terminal
input PLC. Contoh Input Device: tombol push buton, limit switch, sensor,
encoder dll
3. CX-Programmer adalah software aplikasi yang digunakan untuk
memprogram PLC omron

E. Tugas
Lakukanlah pengamatan pada perangkat hardware PLC Omron,
diskusikan dengan teman dalam kelompok mengenai:
1. Bagian-bagian dari hardware PLC Omron

Modul Pembelajaran Teknik Mekatronika SMK Antartika 2 Sidoarjo
20
