Modular Production System (MPS) SORTING Menggunakan PLC OMRON

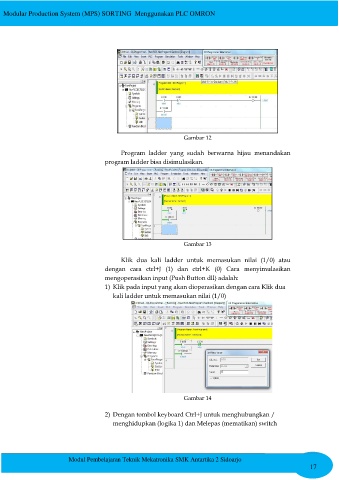

Gambar 12
Program ladder yang sudah berwarna hijau menandakan
program ladder bisa disimulasikan.
Gambar 13
Klik dua kali ladder untuk memasukan nilai (1/0) atau
dengan cara ctrl+J (1) dan ctrl+K (0) Cara menyimulasikan
mengoperasikan input (Push Button dll) adalah:
1) Klik pada input yang akan dioperasikan dengan cara Klik dua
kali ladder untuk memasukan nilai (1/0)
Gambar 14
2) Dengan tombol keyboard Ctrl+J untuk menghubungkan /
menghidupkan (logika 1) dan Melepas (mematikan) switch
