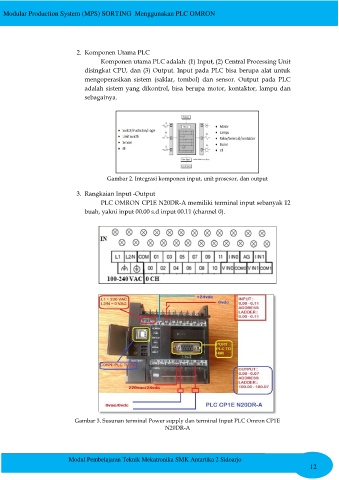

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

2. Komponen Utama PLC
Komponen utama PLC adalah: (1) Input, (2) Central Processing Unit
disingkat CPU, dan (3) Output. Input pada PLC bisa berupa alat untuk
mengoperasikan sistem (saklar, tombol) dan sensor. Output pada PLC
adalah sistem yang dikontrol, bisa berupa motor, kontaktor, lampu dan
sebagainya.

Gambar 2. Integrasi komponen input, unit prosesor, dan output

3. Rangkaian Input -Output
PLC OMRON CP1E N20DR-A memiliki terminal input sebanyak 12
buah, yakni input 00.00 s.d input 00.11 (channel 0).

Gambar 3. Susunan terminal Power supply dan terminal Input PLC Omron CP1E
N20DR-A
