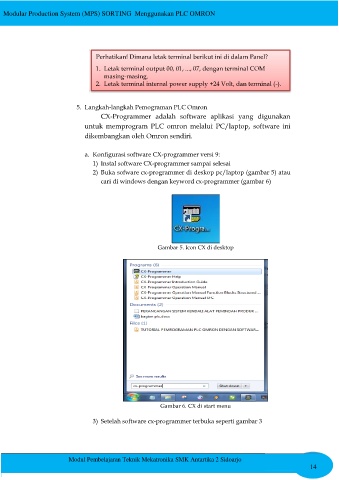

Modular Production System (MPS) SORTING Menggunakan PLC OMRON
Perhatikan! Dimana letak terminal berikut ini di dalam Panel?
1. Letak terminal output 00, 01, ..., 07, dengan terminal COM
masing-masing.
2. Letak terminal internal power supply +24 Volt, dan terminal (-).
5. Langkah-langkah Pemograman PLC Omron
CX-Programmer adalah software aplikasi yang digunakan
untuk memprogram PLC omron melalui PC/laptop, software ini
dikembangkan oleh Omron sendiri.
a. Konfigurasi software CX-programmer versi 9:
1) Instal software CX-programmer sampai selesai
2) Buka sofware cx-programmer di deskop pc/laptop (gambar 5) atau
cari di windows dengan keyword cx-programmer (gambar 6)
Gambar 5. Icon CX di desktop
Gambar 6. CX di start menu
3) Setelah software cx-programmer terbuka seperti gambar 3
