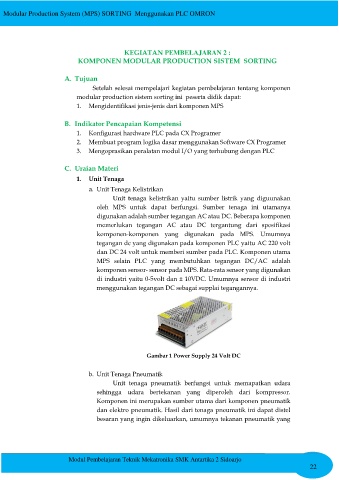

Page 28 - modul mekatronika

Modular Production System (MPS) SORTING Menggunakan PLC OMRON

KEGIATAN PEMBELAJARAN 2 :
KOMPONEN MODULAR PRODUCTION SISTEM SORTING

A. Tujuan
Setelah selesai mempelajari kegiatan pembelajaran tentang komponen
modular production sistem sorting ini peserta didik dapat:
1. Mengidentifikasi jenis-jenis dari komponen MPS

B. Indikator Pencapaian Kompetensi
1. Konfigurasi hardware PLC pada CX Programer
2. Membuat program logika dasar menggunakan Software CX Programer
3. Mengoprasikan peralatan modul I/O yang terhubung dengan PLC

C. Uraian Materi
1. Unit Tenaga
a. Unit Tenaga Kelistrikan

Unit tenaga kelistrikan yaitu sumber listrik yang diguunakan
oleh MPS untuk dapat berfungsi. Sumber tenaga ini utamanya
digunakan adalah sumber tegangan AC atau DC. Beberapa komponen
memerlukan tegangan AC atau DC tergantung dari spesifikasi
komponen-komponen yang digunakan pada MPS. Umumnya
tegangan dc yang digunakan pada komponen PLC yaitu AC 220 volt
dan DC 24 volt untuk memberi sumber pada PLC. Komponen utama
MPS selain PLC yang membutuhkan tegangan DC/AC adalah
komponen sensor- sensor pada MPS. Rata-rata sensor yang digunakan
di industri yaitu 0-5volt dan ± 10VDC. Umumnya sensor di industri
menggunakan tegangan DC sebagai supplai tegangannya.

Gambar 1 Power Supply 24 Volt DC

b. Unit Tenaga Pneumatik
Unit tenaga pneumatik berfungsi untuk memapatkan udara
sehingga udara bertekanan yang diperoleh dari kompressor.
Komponen ini merupakan sumber utama dari komponen pneumatik
dan elektro pneumatik. Hasil dari tenaga pneumatik ini dapat distel
besaran yang ingin dikeluarkan, umumnya tekanan pneumatik yang
