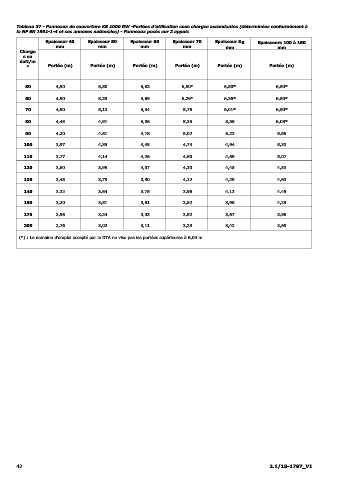

Tableau 37 - Panneaux de couverture KS 1000 RW -Portées d’utilisation sous charges ascendantes (déterminées conformément à
la NF EN 1991-1-4 et ses annexes nationales) - Panneaux posés sur 2 appuis
Epaisseur 40 Epaisseur 50 Epaisseur 60 Epaisseur 70 Epaisseur 80 Epaisseurs 100 à 150
mm mm mm mm mm mm
Charge
s en
daN/m
² Portée (m) Portée (m) Portée (m) Portée (m) Portée (m) Portée (m)
50 4,50 5,50 5,83 6,50* 6,50* 6,50*
60 4,50 5,39 5,69 6,29* 6,36* 6,50*
70 4,50 5,13 5,34 5,76 6,01* 6,50*
80 4,48 4,91 5,06 5,35 5,58 6,03*
90 4,20 4,61 4,75 5,02 5,23 5,65
100 3,97 4,35 4,48 4,74 4,94 5,33
110 3,77 4,14 4,26 4,50 4,69 5,07
120 3,60 3,95 4,07 4,30 4,48 4,83
130 3,45 3,79 3,90 4,12 4,29 4,63
140 3,32 3,64 3,75 3,96 4,13 4,45
150 3,20 3,51 3,61 3,82 3,98 4,29
175 2,96 3,24 3,33 3,52 3,67 3,96
200 2,76 3,02 3,11 3,29 3,42 3,69
(*) : Le domaine d’emploi accepté par le DTA ne vise pas les portées supérieures à 6,00 m.
42 2.1/18-1797_V1
