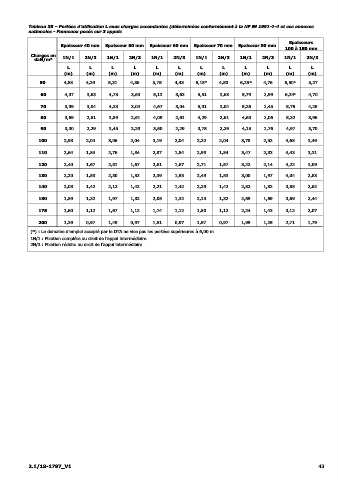

Tableau 38 – Portées d’utilisation L sous charges ascendantes (déterminées conformément à la NF EN 1991-1-4 et ses annexes
nationales - Panneaux posés sur 3 appuis
Epaisseurs
Epaisseur 40 mm Epaisseur 50 mm Epaisseur 60 mm Epaisseur 70 mm Epaisseur 80 mm
100 à 150 mm
Charges en
daN/m² 1N/1 2N/3 1N/1 2N/3 1N/1 2N/3 1N/1 2N/3 1N/1 2N/3 1N/1 2N/3
L L L L L L L L L L L L
(m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m)
50 4,88 4,29 5,31 4,36 5,75 4,43 6,18* 4,50 6,29* 4,76 6,50* 5,27
60 4,37 3,63 4,75 3,63 5,13 3,63 5,51 3,63 5,79 3,99 6,34* 4,70
70 3,99 3,04 4,33 3,04 4,67 3,04 5,01 3,04 5,26 3,45 5,76 4,28
80 3,69 2,61 3,89 2,61 4,09 2,61 4,29 2,61 4,63 3,06 5,32 3,96
90 3,30 2,29 3,45 2,29 3,60 2,29 3,75 2,29 4,15 2,76 4,97 3,70
100 2,93 2,04 3,06 2,04 3,19 2,04 3,32 2,04 3,78 2,52 4,68 3,49
110 2,64 1,84 2,76 1,84 2,87 1,84 2,99 1,84 3,47 2,33 4,43 3,31
120 2,40 1,67 2,51 1,67 2,61 1,67 2,71 1,67 3,22 2,14 4,22 3,09
130 2,20 1,53 2,30 1,53 2,39 1,53 2,49 1,53 3,00 1,97 4,04 2,83
140 2,03 1,42 2,12 1,42 2,21 1,42 2,29 1,42 2,82 1,82 3,88 2,62
150 1,89 1,32 1,97 1,32 2,05 1,32 2,13 1,32 2,65 1,69 3,69 2,44
175 1,60 1,12 1,67 1,12 1,74 1,12 1,80 1,12 2,24 1,43 3,12 2,07
200 1,39 0,97 1,45 0,97 1,51 0,97 1,57 0,97 1,95 1,25 2,71 1,79
(*) : Le domaine d’emploi accepté par le DTA ne vise pas les portées supérieures à 6,00 m.
1N/1 : Fixation complète au droit de l’appui intermédiaire.
2N/3 : Fixation réduite au droit de l’appui intermédiaire.
2.1/18-1797_V1 43
