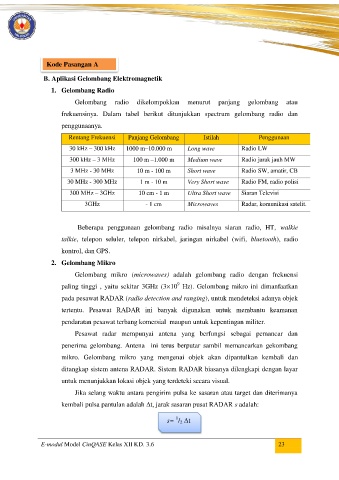

Page 29 - E-MODUL MODEL CinQASE RADIASI ELEKTROMAGNETIK

Kode Pasangan A

B. Aplikasi Gelombang Elektromagnetik

1. Gelombang Radio

Gelombang radio dikelompokkan menurut panjang gelombang atau
frekuensinya. Dalam tabel berikut ditunjukkan spectrum gelombang radio dan

penggunaanya.
Rentang Frekuensi Panjang Gelombang Istilah Penggunaan

30 kHz – 300 kHz 1000 m–10.000 m Long wave Radio LW
300 kHz – 3 MHz 100 m –1.000 m Medium wave Radio jarak jauh MW

3 MHz - 30 MHz 10 m - 100 m Short wave Radio SW, amatir, CB
30 MHz - 300 MHz 1 m - 10 m Very Short wave Radio FM, radio polisi

300 MHz – 3GHz 10 cm - 1 m Ultra Short wave Siaran Televisi
3GHz - 1 cm Microwaves Radar, komunikasi satelit.

Beberapa penggunaan gelombang radio misalnya siaran radio, HT, walkie

talkie, telepon seluler, telepon nirkabel, jaringan nirkabel (wifi, bluetooth), radio
kontrol, dan GPS.

2. Gelombang Mikro
Gelombang mikro (microwaves) adalah gelombang radio dengan frekuensi

9
paling tinggi , yaitu sekitar 3GHz (3×10 Hz). Gelombang mikro ini dimanfaatkan
pada pesawat RADAR (radio detection and ranging), untuk mendeteksi adanya objek

tertentu. Pesawat RADAR ini banyak digunakan untuk membantu keamanan

pendaratan pesawat terbang komersial maupun untuk kepentingan militer.
Pesawat radar mempunyai antena yang berfungsi sebagai pemancar dan

penerima gelombang. Antena ini terus berputar sambil memancarkan gekombang
mikro. Gelombang mikro yang mengenai objek akan dipantulkan kembali dan

ditangkap sistem antena RADAR. Sistem RADAR biasanya dilengkapi dengan layar

untuk menunjukkan lokasi objek yang terdeteki secara visual.
Jika selang waktu antara pengirim pulsa ke sasaran atau target dan diterimanya

kembali pulsa pantulan adalah Δt, jarak sasaran pusat RADAR s adalah:
1
s= / 2 Δt

E-modul Model CinQASE Kelas XII KD. 3.6 23
