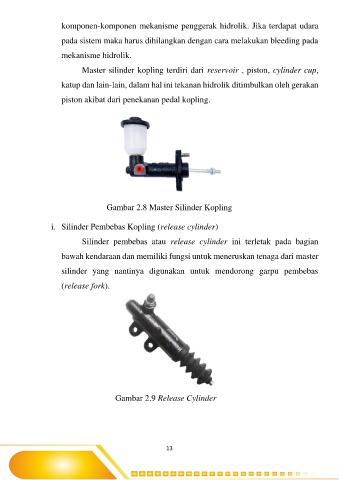

Page 13 - E MODUL SISTEM KOPLING 1

komponen-komponen mekanisme penggerak hidrolik. Jika terdapat udara

pada sistem maka harus dihilangkan dengan cara melakukan bleeding pada

mekanisme hidrolik.

Master silinder kopling terdiri dari reservoir , piston, cylinder cup,

katup dan lain-lain, dalam hal ini tekanan hidrolik ditimbulkan oleh gerakan

piston akibat dari penekanan pedal kopling.

Gambar 2.8 Master Silinder Kopling

i. Silinder Pembebas Kopling (release cylinder)

Silinder pembebas atau release cylinder ini terletak pada bagian

bawah kendaraan dan memiliki fungsi untuk meneruskan tenaga dari master

silinder yang nantinya digunakan untuk mendorong garpu pembebas

(release fork).

Gambar 2.9 Release Cylinder

13
