Page 9 - E MODUL SISTEM KOPLING 1

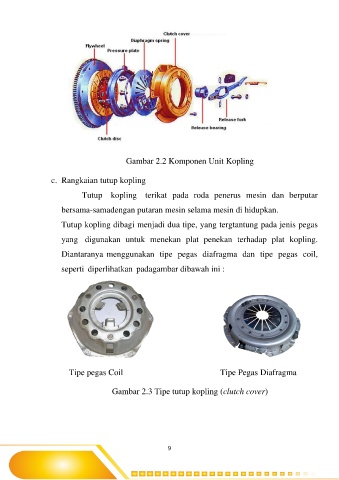

Gambar 2.2 Komponen Unit Kopling

c. Rangkaian tutup kopling

Tutup kopling terikat pada roda penerus mesin dan berputar

bersama-sama dengan putaran mesin selama mesin di hidupkan.

Tutup kopling dibagi menjadi dua tipe, yang tergtantung pada jenis pegas

yang digunakan untuk menekan plat penekan terhadap plat kopling.

Diantaranya menggunakan tipe pegas diafragma dan tipe pegas coil,

seperti diperlihatkan pada gambar dibawah ini :

Tipe pegas Coil Tipe Pegas Diafragma

Gambar 2.3 Tipe tutup kopling (clutch cover)

9
