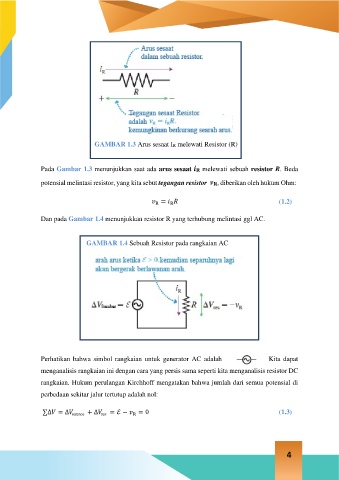

GAMBAR 1.3 Arus sesaat IR melewati Resistor (R)
Pada Gambar 1.3 menunjukkan saat ada arus sesaat iR melewati sebuah resistor R. Beda
potensial melintasi resistor, yang kita sebut tegangan resistor vR, diberikan oleh hukum Ohm:
= (1.2)
R
R
Dan pada Gambar 1.4 menunjukkan resistor R yang terhubung melintasi ggl AC.
GAMBAR 1.4 Sebuah Resistor pada rangkaian AC
Perhatikan bahwa simbol rangkaian untuk generator AC adalah . Kita dapat
menganalisis rangkaian ini dengan cara yang persis sama seperti kita menganalisis resistor DC
rangkaian. Hukum perulangan Kirchhoff mengatakan bahwa jumlah dari semua potensial di
perbedaan sekitar jalur tertutup adalah nol:
∑Δ = Δ source + Δ res = ℰ − = 0 (1.3)
R
