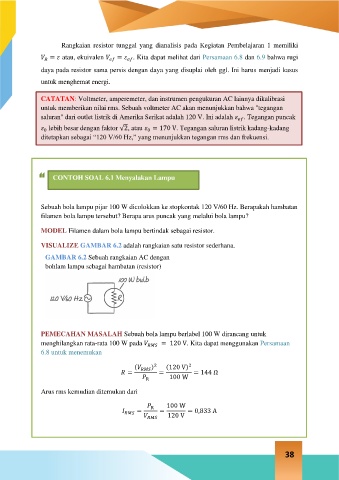

Rangkaian resistor tunggal yang dianalisis pada Kegiatan Pembelajaran 1 memiliki

= atau, ekuivalen = . Kita dapat melihat dari Persamaan 6.8 dan 6.9 bahwa rugi

daya pada resistor sama persis dengan daya yang disuplai oleh ggl. Ini harus menjadi kasus
untuk menghemat energi.

CATATAN: Voltmeter, amperemeter, dan instrumen pengukuran AC lainnya dikalibrasi

untuk memberikan nilai rms. Sebuah voltmeter AC akan menunjukkan bahwa "tegangan

saluran" dari outlet listrik di Amerika Serikat adalah 120 V. Ini adalah . Tegangan puncak

lebih besar dengan faktor √2, atau = 170 V. Tegangan saluran listrik kadang-kadang
0
0

ditetapkan sebagai “120 V/60 Hz,” yang menunjukkan tegangan rms dan frekuensi.

“ CONTOH SOAL 6.1 Menyalakan Lampu

Sebuah bola lampu pijar 100 W dicolokkan ke stopkontak 120 V/60 Hz. Berapakah hambatan
filamen bola lampu tersebut? Berapa arus puncak yang melalui bola lampu?

MODEL Filamen dalam bola lampu bertindak sebagai resistor.

VISUALIZE GAMBAR 6.2 adalah rangkaian satu resistor sederhana.

GAMBAR 6.2 Sebuah rangkaian AC dengan
bohlam lampu sebagai hambatan (resistor)

PEMECAHAN MASALAH Sebuah bola lampu berlabel 100 W dirancang untuk
menghilangkan rata-rata 100 W pada = 120 V. Kita dapat menggunakan Persamaan
6.8 untuk menemukan

( ) 2 (120 V) 2
= = = 144 Ω
R 100 W

Arus rms kemudian ditemukan dari

R 100 W
= = = 0,833 A

120 V
