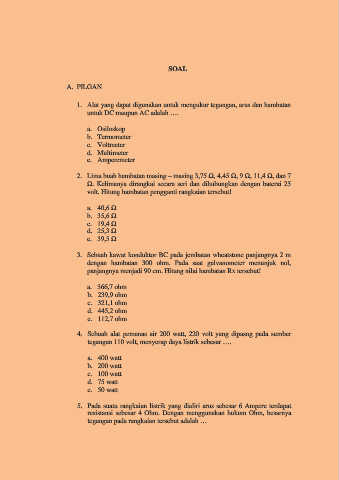

SOAL
A. PILGAN
1. Alat yang dapat digunakan untuk mengukur tegangan, arus dan hambatan
untuk DC maupun AC adalah ….
a. Osiloskop
b. Termometer
c. Voltmeter
d. Multimeter
e. Amperemeter
2. Lima buah hambatan masing – masing 3,75 Ω, 4,45 Ω, 9 Ω, 11,4 Ω, dan 7
Ω. Kelimanya dirangkai secara seri dan dihubungkan dengan baterai 25
volt. Hitung hambatan pengganti rangkaian tersebut!
a. 40,6 Ω
b. 35,6 Ω
c. 19,4 Ω
d. 25,3 Ω
e. 39,5 Ω
3. Sebuah kawat konduktor BC pada jembatan wheatstone panjangnya 2 m
dengan hambatan 300 ohm. Pada saat galvanometer menunjuk nol,
panjangnya menjadi 90 cm. Hitung nilai hambatan Rx tersebut!
a. 366,7 ohm
b. 239,9 ohm
c. 321,1 ohm
d. 445,2 ohm
e. 112,7 ohm
4. Sebuah alat pemanas air 200 watt, 220 volt yang dipasng pada sumber
tegangan 110 volt, menyerap daya listrik sebesar ….
a. 400 watt
b. 200 watt
c. 100 watt
d. 75 watt
e. 50 watt
5. Pada suatu rangkaian listrik yang dialiri arus sebesar 6 Ampere terdapat
resistansi sebesar 4 Ohm. Dengan menggunakan hukum Ohm, besarnya
tegangan pada rangkaian tersebut adalah …
