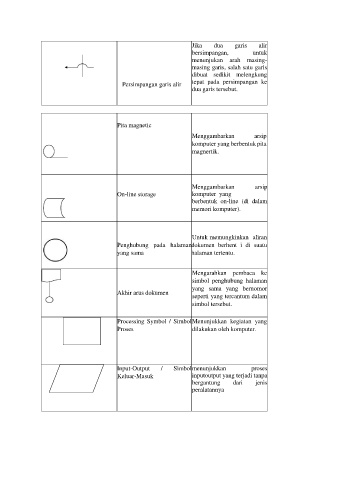

P. 10
Jika dua garis alir
bersimpangan, untuk
menunjukan arah masing-
masing garis, salah satu garis
dibuat sedikit melengkung
Persimpangan garis alir tepat pada persimpangan ke
dua garis tersebut.
Pita magnetic
Menggambarkan arsip
komputer yang berbentuk pita
magnertik.
Menggambarkan arsip
On-line storage komputer yang
berbentuk on-line (di dalam
memori komputer).
Untuk memungkinkan aliran
Penghubung pada halaman dokumen berhent i di suatu
yang sama halaman tertentu.
Mengarahkan pembaca ke
simbol penghubung halaman
yang sama yang bernomor
Akhir arus dokumen seperti yang tercantum dalam
simbol tersebut.
Processing Symbol / Simbol Menunjukkan kegiatan yang
Proses dilakukan oleh komputer.
Input-Output / Simbol menunjukkan proses
Keluar-Masuk inputoutput yang terjadi tanpa
bergantung dari jenis
peralatannya
