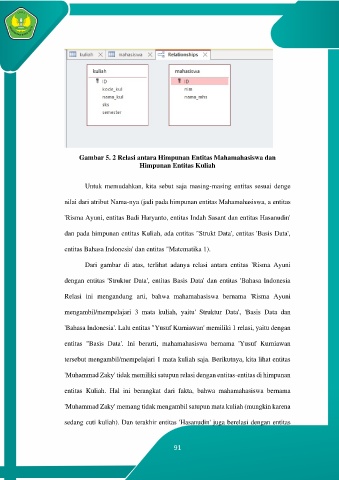

Gambar 5. 2 Relasi antara Himpunan Entitas Mahamahasiswa dan
Himpunan Entitas Kuliah

Untuk memudahkan, kita sebut saja masing-masing entitas sesuai denge

nilai dari atribut Nama-nya (jadi pada himpunan entitas Mahamahasiswa, a entitas

'Risma Ayuni, entitas Badi Haryanto, entitas Indah Sasant dan entitas Hasanudin'

dan pada himpunan entitas Kuliah, ada entitas "Strukt Data', entitas 'Basis Data',

entitas Bahasa Indonesia' dan entitas "Matematika 1).

Dari gambar di atas, terlihat adanya relasi antara entitas 'Risma Ayuni

dengan entitas 'Struktur Data', entitas Basis Data' dan entitas 'Bahasa Indonesia

Relasi ini mengandung arti, bahwa mahamahasiswa bernama 'Risma Ayuni

mengambil/mempelajari 3 mata kuliah, yaitu' Struktur Data', 'Basis Data dan

'Bahasa Indonesia'. Lalu entitas "Yusuf Kurniawan' memiliki 1 relasi, yaitu dengan

entitas "Basis Data'. Ini berarti, mahamahasiswa bernama 'Yusuf Kurniawan

tersebut mengambil/mempelajari 1 mata kuliah saja. Berikutnya, kita lihat entitas

'Muhammad Zaky' tidak memiliki satupun relasi dengan entitas-entitas di himpunan

entitas Kuliah. Hal ini berangkat dari fakta, bahwa mahamahasiswa bernama

'Muhammad Zaky' memang tidak mengambil satupun mata kuliah (mungkin karena

sedang cuti kuliah). Dan terakhir entitas 'Hasanudin' juga berelasi dengan entitas

91
