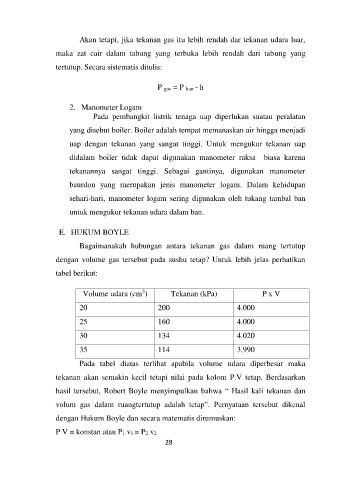

Page 36 - BAHAN AJAR FISIKA SMP KELAS I

Akan tetapi, jika tekanan gas itu lebih rendah dar tekanan udara luar,
maka zat cair dalam tabung yang terbuka lebih rendah dari tabung yang

tertutup. Secara sistematis ditulis:

P gas = P luar - h

2. Manometer Logam
Pada pembangkit listrik tenaga uap diperlukan suatau peralatan

yang disebut boiler. Boiler adalah tempat memanaskan air hingga menjadi
uap dengan tekanan yang sangat tinggi. Untuk mengukur tekanan uap

didalam boiler tidak dapat digunakan manometer raksa biasa karena

tekanannya sangat tinggi. Sebagai gantinya, digunakan manometer
baurdon yang merupakan jenis manometer logam. Dalam kehidupan

sehari-hari, manometer logam sering digunakan oleh tukang tambal ban
untuk mengukur tekanan udara dalam ban.

E. HUKUM BOYLE

Bagaimanakah hubungan antara tekanan gas dalam ruang tertutup
dengan volume gas tersebut pada sushu tetap? Untuk lebih jelas perhatikan

tabel berikut:

3
Volume udara (cm ) Tekanan (kPa) P x V
20 200 4.000
25 160 4.000

30 134 4.020

35 114 3.990
Pada tabel diatas terlihat apabila volume udara diperbesar maka

tekanan akan semakin kecil tetapi nilai pada kolom P.V tetap. Berdasarkan
hasil tersebut, Robert Boyle menyimpulkan bahwa “ Hasil kali tekanan dan

volum gas dalam ruangtertutup adalah tetap”. Pernyataan tersebut dikenal
dengan Hukum Boyle dan secara matematis dirumuskan:

P V = konstan atau P1 v1 = P2 v2
28
