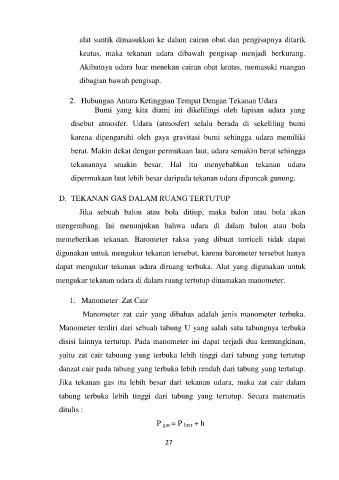

Page 35 - BAHAN AJAR FISIKA SMP KELAS I

alat suntik dimasukkan ke dalam cairan obat dan pengisapnya ditarik
keatas, maka tekanan udara dibawah pengisap menjadi berkurang.

Akibatnya udara luar menekan cairan obat keatas, memasuki ruangan
dibagian bawah pengisap.

2. Hubungan Antara Ketinggian Tempat Dengan Tekanan Udara
Bumi yang kita diami ini dikelilingi oleh lapisan udara yang

disebut atmosfer. Udara (atmosfer) selalu berada di sekeliling bumi
karena dipengaruhi oleh gaya gravitasi bumi sehingga udara memiliki

berat. Makin dekat dengan permukaan laut, udara semakin berat sehingga
tekanannya smakin besar. Hal itu menyebabkan tekanan udara

dipermukaan laut lebih besar daripada tekanan udara dipuncak gunung.

D. TEKANAN GAS DALAM RUANG TERTUTUP
Jika sebuah balon atau bola ditiup, maka balon atau bola akan

mengembang. Ini menunjukan bahwa udara di dalam balon atau bola
memeberikan tekanan. Barometer raksa yang dibuat torriceli tidak dapat

digunakan untuk mengukur tekanan tersebut, karena barometer tersebut hanya

dapat mengukur tekanan udara diruang terbuka. Alat yang digunakan untuk
mengukur tekanan udara di dalam ruang tertutup dinamakan manometer.

1. Manometer Zat Cair

Manometer zat cair yang dibahas adalah jenis manometer terbuka.
Manometer terdiri dari sebuah tabung U yang salah satu tabungnya terbuka

disisi lainnya tertutup. Pada manometer ini dapat terjadi dua kemungkinan,
yaitu zat cair tabuung yang terbuka lebih tinggi dari tabung yang tertutup

danzat cair pada tabung yang terbuka lebih rendah dari tabung yang tertutup.

Jika tekanan gas itu lebih besar dari tekanan udara, maka zat cair dalam
tabung terbuka lebih tinggi dari tabung yang tertutup. Secara matematis

ditulis :
P gas = P luar + h

27
