E-Modul Fisika
Fisika Kelas XI Semester 2

Gambar 18. menunjukkan peta umum posisi penempatan pompa multi katup, di mana

terdapat bendungan (A), bak penampungan (B), pompa multi katup (C), dan tempat tujuan
air, misalnya bak distribusi air.menara air (D). Bendungan dengan elevasi h1 dihubungkan

dengan pipa masuk (p1) menuju pompa dan pipa keluar (p2) menuju menara air dengan
elevasi h2. Perbandingan kedua elevasi (h2/h1) dapat mencapai 500%.

Pada contoh penerapannya, dipasang pipa dengan perbandingan panjang dan

diameternya antara 100 sampai dengan 700 kali. Pompa harus dipasang rata yang ditunjukkan
dengan waterpass. Penggunaan seal-seal karet juga dianjurkan untuk mengurangi kebocoran

serta saringan air pada saluran masuk guna menghindari aliran oleh kotoran atau endapan air.

Ayo, Berkomunikasi

Bertanyalah kepada orang tua apa contoh-contoh teknologi yang dapat

memanfaatkan pompa air multi katup yang dapat ditemukan dalam kehidupan

sehari-hari?

ENGENEERING

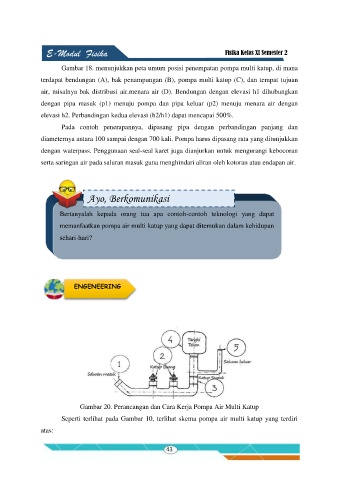

Gambar 20. Perancangan dan Cara Kerja Pompa Air Multi Katup

Seperti terlihat pada Gambar 10, terlihat skema pompa air multi katup yang terdiri

atas:

43
