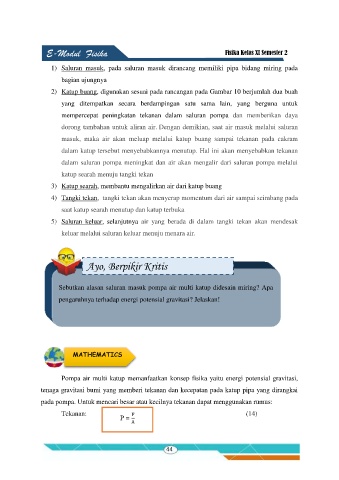

E-Modul Fisika
Fisika Kelas XI Semester 2

1) Saluran masuk, pada saluran masuk dirancang memiliki pipa bidang miring pada

bagian ujungnya
2) Katup buang, digunakan sesuai pada rancangan pada Gambar 10 berjumlah dua buah

yang ditempatkan secara berdampingan satu sama lain, yang berguna untuk
mempercepat peningkatan tekanan dalam saluran pompa dan memberikan daya

dorong tambahan untuk aliran air. Dengan demikian, saat air masuk melalui saluran

masuk, maka air akan meluap melalui katup buang sampai tekanan pada cakram
dalam katup tersebut menyebabkannya menutup. Hal ini akan menyebabkan tekanan

dalam saluran pompa meningkat dan air akan mengalir dari saluran pompa melalui
katup searah menuju tangki tekan

3) Katup searah, membantu mengalirkan air dari katup buang
4) Tangki tekan, tangki tekan akan menyerap momentum dari air sampai seimbang pada

saat katup searah menutup dan katup terbuka

5) Saluran keluar, selanjutnya air yang berada di dalam tangki tekan akan mendesak
keluar melalui saluran keluar menuju menara air.

Ayo, Berpikir Kritis

Sebutkan alasan saluran masuk pompa air multi katup didesain miring? Apa

pengaruhnya terhadap energi potensial gravitasi? Jelaskan!

MATHEMATICS

Pompa air multi katup memanfaatkan konsep fisika yaitu energi potensial gravitasi,

tenaga gravitasi bumi yang memberi tekanan dan kecepatan pada katup pipa yang dirangkai
pada pompa. Untuk mencari besar atau kecilnya tekanan dapat menggunakan rumus:

Tekanan: F (14)
P =

44
