10

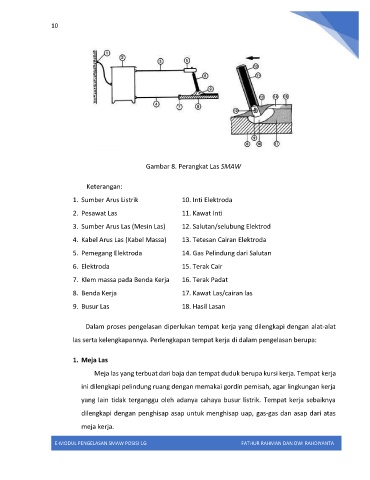

Gambar 8. Perangkat Las SMAW

Keterangan:
1. Sumber Arus Listrik 10. Inti Elektroda

2. Pesawat Las 11. Kawat Inti

3. Sumber Arus Las (Mesin Las) 12. Salutan/selubung Elektrod

4. Kabel Arus Las (Kabel Massa) 13. Tetesan Cairan Elektroda

5. Pemegang Elektroda 14. Gas Pelindung dari Salutan
6. Elektroda 15. Terak Cair

7. Klem massa pada Benda Kerja 16. Terak Padat

8. Benda Kerja 17. Kawat Las/cairan las
9. Busur Las 18. Hasil Lasan

Dalam proses pengelasan diperlukan tempat kerja yang dilengkapi dengan alat-alat

las serta kelengkapannya. Perlengkapan tempat kerja di dalam pengelasan berupa:

1. Meja Las
Meja las yang terbuat dari baja dan tempat duduk berupa kursi kerja. Tempat kerja

ini dilengkapi pelindung ruang dengan memakai gordin pemisah, agar lingkungan kerja

yang lain tidak terganggu oleh adanya cahaya busur listrik. Tempat kerja sebaiknya

dilengkapi dengan penghisap asap untuk menghisap uap, gas-gas dan asap dari atas
meja kerja.
