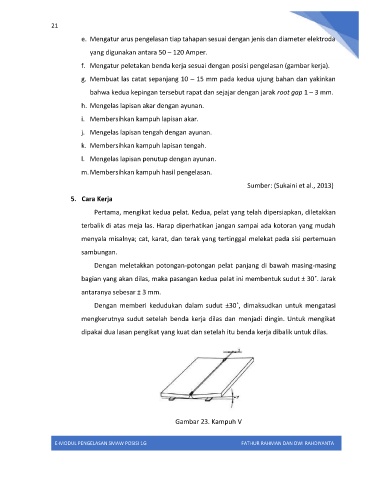

Page 25 - E-modul Teknik Pengelasan SMAW Posisi 1G

21

e. Mengatur arus pengelasan tiap tahapan sesuai dengan jenis dan diameter elektroda

yang digunakan antara 50 – 120 Amper.

f. Mengatur peletakan benda kerja sesuai dengan posisi pengelasan (gambar kerja).

g. Membuat las catat sepanjang 10 – 15 mm pada kedua ujung bahan dan yakinkan
bahwa kedua kepingan tersebut rapat dan sejajar dengan jarak root gap 1 – 3 mm.

h. Mengelas lapisan akar dengan ayunan.

i. Membersihkan kampuh lapisan akar.

j. Mengelas lapisan tengah dengan ayunan.
k. Membersihkan kampuh lapisan tengah.

l. Mengelas lapisan penutup dengan ayunan.

m. Membersihkan kampuh hasil pengelasan.

Sumber: (Sukaini et al., 2013)
5. Cara Kerja

Pertama, mengikat kedua pelat. Kedua, pelat yang telah dipersiapkan, diletakkan

terbalik di atas meja las. Harap diperhatikan jangan sampai ada kotoran yang mudah

menyala misalnya; cat, karat, dan terak yang tertinggal melekat pada sisi pertemuan
sambungan.

Dengan meletakkan potongan-potongan pelat panjang di bawah masing-masing

bagian yang akan dilas, maka pasangan kedua pelat ini membentuk sudut ± 30˚. Jarak

antaranya sebesar ± 3 mm.
Dengan memberi kedudukan dalam sudut ±30˚, dimaksudkan untuk mengatasi

mengkerutnya sudut setelah benda kerja dilas dan menjadi dingin. Untuk mengikat

dipakai dua lasan pengikat yang kuat dan setelah itu benda kerja dibalik untuk dilas.

Gambar 23. Kampuh V
