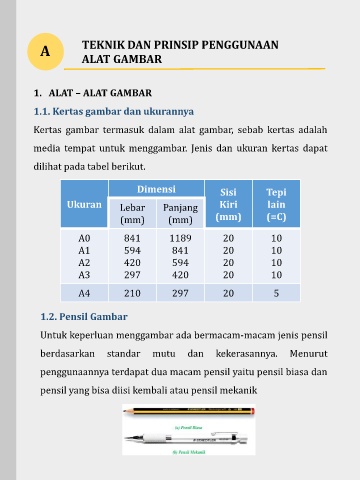

P. 5
A TEKNIK DAN PRINSIP PENGGUNAAN
ALAT GAMBAR
1. ALAT – ALAT GAMBAR
1.1. Kertas gambar dan ukurannya
Kertas gambar termasuk dalam alat gambar, sebab kertas adalah
media tempat untuk menggambar. Jenis dan ukuran kertas dapat
dilihat pada tabel berikut.
Dimensi Sisi Tepi
Ukuran Lebar Panjang Kiri lain
(mm) (mm) (mm) (=C)
A0 841 1189 20 10
A1 594 841 20 10
A2 420 594 20 10
A3 297 420 20 10
A4 210 297 20 5
1.2. Pensil Gambar
Untuk keperluan menggambar ada bermacam-macam jenis pensil
berdasarkan standar mutu dan kekerasannya. Menurut
penggunaannya terdapat dua macam pensil yaitu pensil biasa dan
pensil yang bisa diisi kembali atau pensil mekanik
