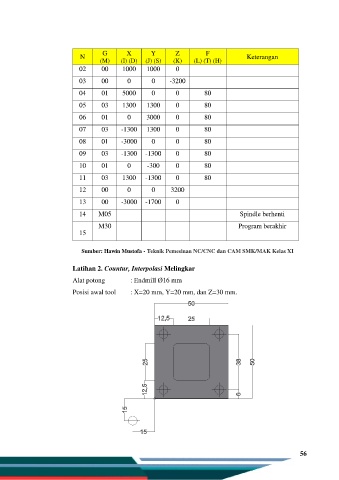

G X Y Z F
N Keterangan
(M) (I) (D) (J) (S) (K) (L) (T) (H)
02 00 1000 1000 0
03 00 0 0 -3200
04 01 5000 0 0 80
05 03 1300 1300 0 80
06 01 0 3000 0 80
07 03 -1300 1300 0 80
08 01 -3000 0 0 80
09 03 -1300 -1300 0 80
10 01 0 -300 0 80
11 03 1300 -1300 0 80
12 00 0 0 3200
13 00 -3000 -1700 0
14 M05 Spindle berhenti
M30 Program berakhir
15
Sumber: Hawin Mustofa - Teknik Pemesinan NC/CNC dan CAM SMK/MAK Kelas XI
Latihan 2. Countur, Interpolasi Melingkar
Alat potong : Endmill Ø16 mm
Posisi awal tool : X=20 mm, Y=20 mm, dan Z=30 mm.
