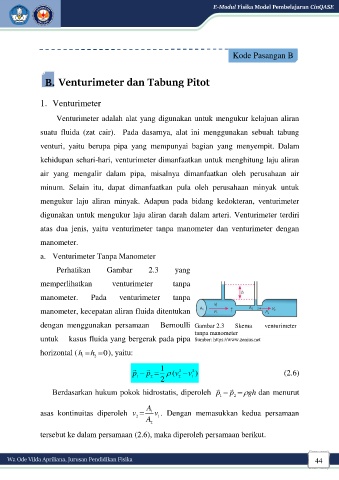

B. Venturimeter dan Tabung Pitot

1. Venturimeter

Venturimeter adalah alat yang digunakan untuk mengukur kelajuan aliran

suatu fluida (zat cair). Pada dasarnya, alat ini menggunakan sebuah tabung

venturi, yaitu berupa pipa yang mempunyai bagian yang menyempit. Dalam

kehidupan sehari-hari, venturimeter dimanfaatkan untuk menghitung laju aliran

air yang mengalir dalam pipa, misalnya dimanfaatkan oleh perusahaan air

minum. Selain itu, dapat dimanfaatkan pula oleh perusahaan minyak untuk

mengukur laju aliran minyak. Adapun pada bidang kedokteran, venturimeter

digunakan untuk mengukur laju aliran darah dalam arteri. Venturimeter terdiri

atas dua jenis, yaitu venturimeter tanpa manometer dan venturimeter dengan

manometer.

a. Venturimeter Tanpa Manometer

Perhatikan Gambar 2.3 yang

memperlihatkan venturimeter tanpa

manometer. Pada venturimeter tanpa

manometer, kecepatan aliran fluida ditentukan

dengan menggunakan persamaan Bernoulli Gambar 2.3 Skema venturimeter
tanpa manometer
untuk kasus fluida yang bergerak pada pipa Sumber: https://www.zenius.net

horizontal ( hh  0), yaitu:
1 2
  1
p  p   (v  v 2 ) (2.6)
2
1
2
2 2 1
 
Berdasarkan hukum pokok hidrostatis, diperoleh p  p  
gh dan menurut
1 2
A
asas kontinuitas diperoleh v  1 v . Dengan memasukkan kedua persamaan
2
A 2 1
tersebut ke dalam persamaan (2.6), maka diperoleh persamaan berikut.
