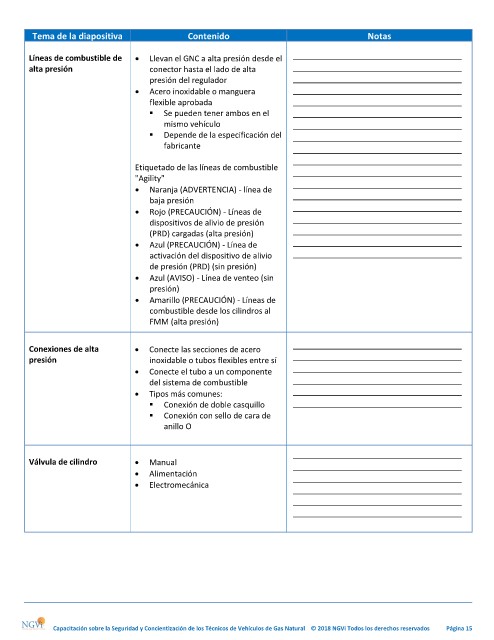

Tema de la diapositiva Contenido Notas

Líneas de combustible de  Llevan el GNC a alta presión desde el
alta presión conector hasta el lado de alta
presión del regulador

 Acero inoxidable o manguera
flexible aprobada
 Se pueden tener ambos en el
mismo vehículo
 Depende de la especificación del
fabricante

Etiquetado de las líneas de combustible
"Agility"
 Naranja (ADVERTENCIA) - línea de

baja presión
 Rojo (PRECAUCIÓN) - Líneas de

dispositivos de alivio de presión
(PRD) cargadas (alta presión)
 Azul (PRECAUCIÓN) - Línea de
activación del dispositivo de alivio
de presión (PRD) (sin presión)
 Azul (AVISO) - Línea de venteo (sin
presión)
 Amarillo (PRECAUCIÓN) - Líneas de
combustible desde los cilindros al
FMM (alta presión)

Conexiones de alta  Conecte las secciones de acero
presión inoxidable o tubos flexibles entre sí

 Conecte el tubo a un componente
del sistema de combustible

 Tipos más comunes:
 Conexión de doble casquillo
 Conexión con sello de cara de
anillo O

Válvula de cilindro  Manual
 Alimentación
 Electromecánica
