Page 10 - e_Modul Fisika Kls XII IPA_Neat
P. 10
™H
r
Kuat arus yang melalui hambatan 6 Ohm adalah
A. 4,5 A
B. 3 A
C. 1,5 A
D. 0,75 A
E. 0,5 A

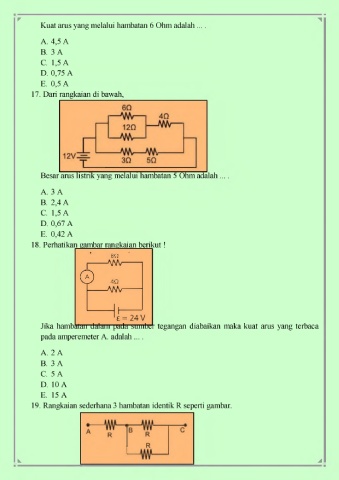

17. Dari rangkaian di bawah,
Besar arus listrik yang melalui hambatan 5 Ohm adalah
A. 3 A
B. 2,4 A
C. 1,5 A
D. 0,67 A
E. 0,42 A
18. Perhatikan gambar rangkaian beri cut !
8Q '
-A/W---
0 4Q
■A/W-
h
£ = 24 V
Jika hambatan dalam pada sumbe tegangan diabaikan maka kuat arus yang terbaca
pada amperemeter A. adalah ... .
A. 2 A
B. 3 A
C. 5 A
D. 10 A
E. 15 A
19. Rangkaian sederhana 3 hambatan identik R seperti gambar.
