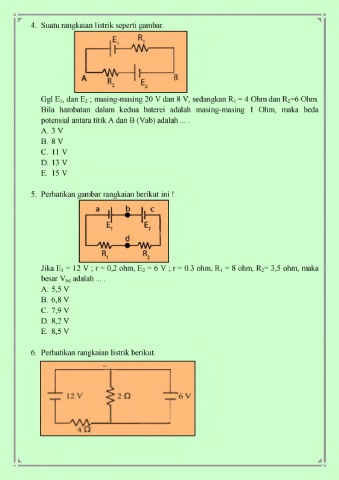

4. Suatu rangkaian listrik seperti gambar.

Ggl Ei, dan E2 ; masing-masing 20 V dan 8 V, sedangkan Ri = 4 Ohm dan R2=6 Ohm.
Bila hambatan dalam kedua baterei adalah masing-masing 1 Ohm, maka beda

potensial antara titik A dan B (Vab) adalah ... .
A. 3 V
B. 8 V

C. 11 V
D. 13 V
E. 15 V

5. Perhatikan gambar rangkaian berikut ini !

Jika E1= 12 V ; r = 0,2 ohm, E2 = 6 V ; r = 0.3 ohm, R1= 8 ohm, R2= 3,5 ohm, maka

besar Vbd adalah ... .
A. 5,5 V
B. 6,8 V

C. 7,9 V
D. 8,2 V
E. 8,5 V

6. Perhatikan rangkaian listrik berikut.

L A
■ h h ■
