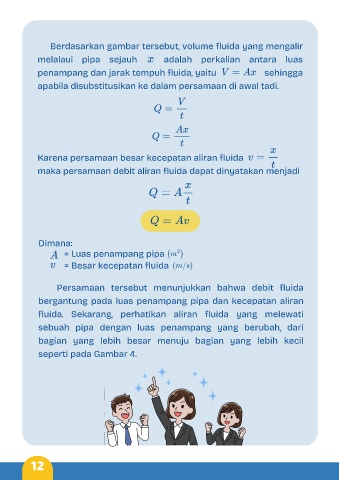

Page 24 - E-MODUL FLUIDA DINAMIS

Berdasarkan gambar tersebut, volume fluida yang mengalir

melalaui pipa sejauh adalah perkalian antara luas

penampang dan jarak tempuh fluida, yaitu sehingga

apabila disubstitusikan ke dalam persamaan di awal tadi.

Karena persamaan besar kecepatan aliran fluida

maka persamaan debit aliran fluida dapat dinyatakan menjadi

Dimana:

= Luas penampang pipa
= Besar kecepatan fluida

Persamaan tersebut menunjukkan bahwa debit fluida

bergantung pada luas penampang pipa dan kecepatan aliran

fluida. Sekarang, perhatikan aliran fluida yang melewati

sebuah pipa dengan luas penampang yang berubah, dari
bagian yang lebih besar menuju bagian yang lebih kecil

seperti pada Gambar 4.

12
