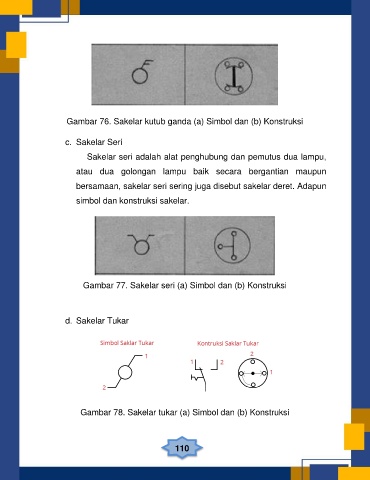

Gambar 76. Sakelar kutub ganda (a) Simbol dan (b) Konstruksi

c. Sakelar Seri

Sakelar seri adalah alat penghubung dan pemutus dua lampu,

atau dua golongan lampu baik secara bergantian maupun

bersamaan, sakelar seri sering juga disebut sakelar deret. Adapun

simbol dan konstruksi sakelar.

Gambar 77. Sakelar seri (a) Simbol dan (b) Konstruksi

d. Sakelar Tukar

Gambar 78. Sakelar tukar (a) Simbol dan (b) Konstruksi
