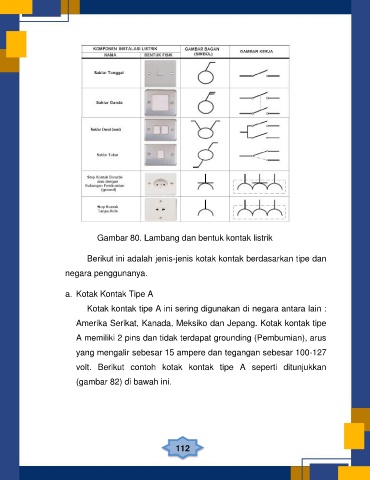

Gambar 80. Lambang dan bentuk kontak listrik
Berikut ini adalah jenis-jenis kotak kontak berdasarkan tipe dan
negara penggunanya.
a. Kotak Kontak Tipe A
Kotak kontak tipe A ini sering digunakan di negara antara lain :
Amerika Serikat, Kanada, Meksiko dan Jepang. Kotak kontak tipe
A memiliki 2 pins dan tidak terdapat grounding (Pembumian), arus
yang mengalir sebesar 15 ampere dan tegangan sebesar 100-127
volt. Berikut contoh kotak kontak tipe A seperti ditunjukkan
(gambar 82) di bawah ini.
