pelindung. Konstruksi Kabel NYM dapat dilihat pada (gambar
72) dibawah ini.

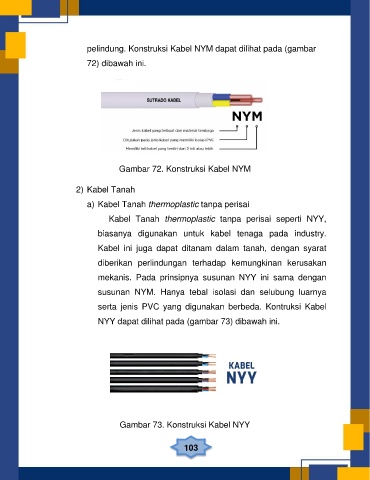

Gambar 72. Konstruksi Kabel NYM
2) Kabel Tanah
a) Kabel Tanah thermoplastic tanpa perisai
Kabel Tanah thermoplastic tanpa perisai seperti NYY,
biasanya digunakan untuk kabel tenaga pada industry.
Kabel ini juga dapat ditanam dalam tanah, dengan syarat
diberikan perlindungan terhadap kemungkinan kerusakan
mekanis. Pada prinsipnya susunan NYY ini sama dengan
susunan NYM. Hanya tebal isolasi dan selubung luarnya
serta jenis PVC yang digunakan berbeda. Kontruksi Kabel
NYY dapat dilihat pada (gambar 73) dibawah ini.
Gambar 73. Konstruksi Kabel NYY
103
